Irgendwo in Duisburg!

Irgendwo in Duisburg!



Auf sieben Modulen, überwiegend nach Mannheimer Norm, habe ich sechs Vorbildszenen aus Duisburg nachgebaut. Dieser Szenen könnten aber auch an anderen Stellen in Deutschland zu finden sein.

Alle Module/ Szenen sind vom Zeitfenster in den 2020er Jahren angesiedelt.



Folgende Module/ Szenen sind vorhanden:



M1: Brücke HOAG-Trasse, Duisburg-Wehofen

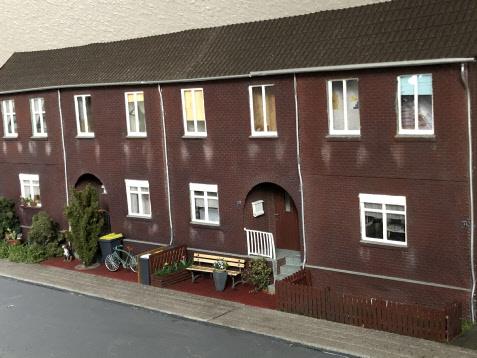

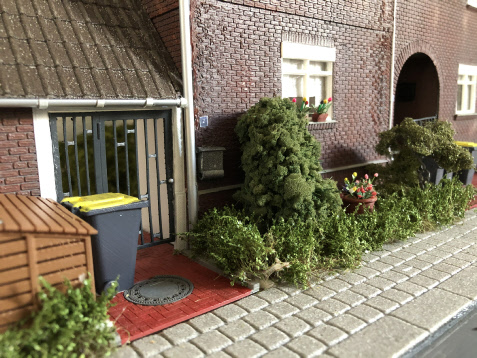

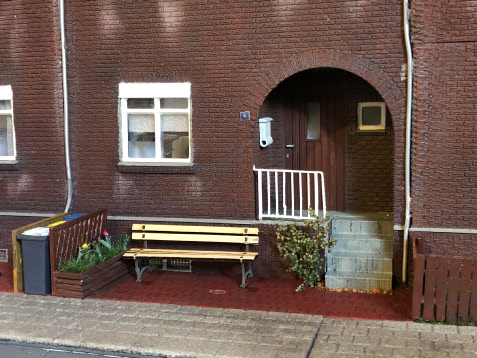

M 2: Bergarbeitersiedlung Duisburg-Wehofen

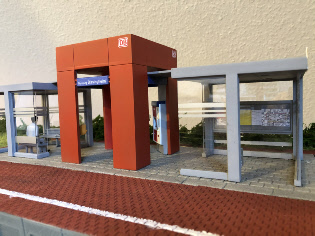

M3 a + b: Haltepunkt Duisburg-Bissingheim

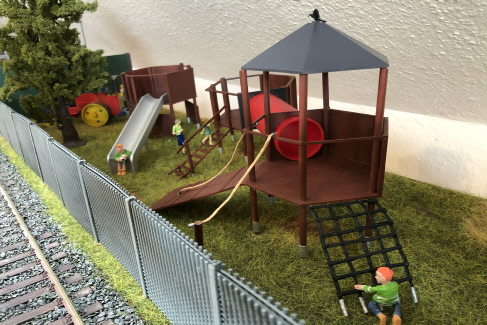

M 4: Spielplatz Lohstraße, Duisburg Hamborn

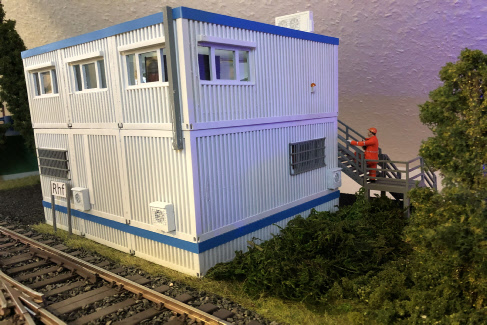

M 5: Container-Stellwerk Duisburg-Meiderich (Hafen)

M 6: Bahnübergang Dachstraße, Duisburg-Wanheim

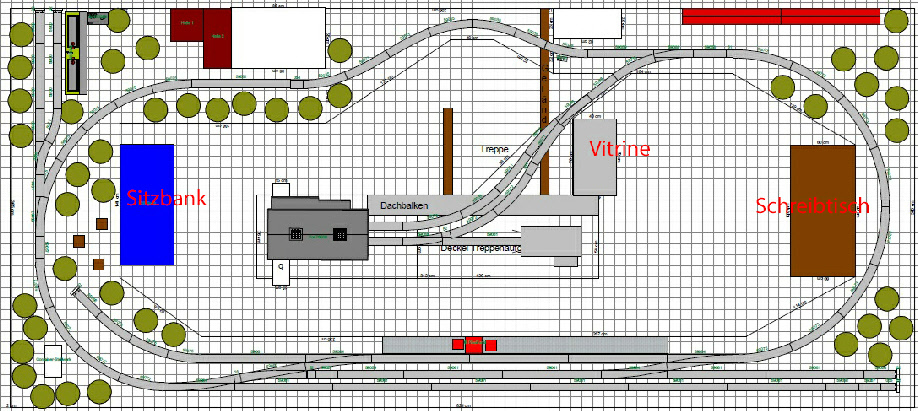

Schematische Darstellung des Gleisplans:







Einen Teil meiner Module konnte ich bereits auf einer regionalen Ausstellung zeigen.

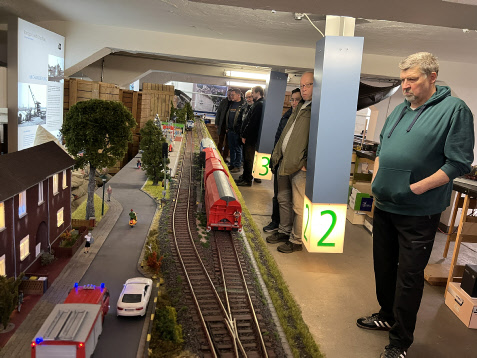

Dieses Bild entstand am 1.Advent 2021 zum „Tag der Modellbahn“ und zeigt nur vier der inzwischen vorhandenen sieben Module. Die hier gezeigte Anlage ist 600 cm lang gewesen (M2, M3b,M4 und M5).

Anlagenverkauf:



Nachfolgend erhalten Sie die wichtigsten Infos zum Verkauf meiner Module. Detailinfos und Bilder erhalten Sie,wenn Sie oben die Links zu den einzelnen Modulen nutzen. Für Rückfragen stehe ich Ihnen gerne zur Verfügung.



WICHTIG! Es handelt sich hier um einen Privatverkauf. Deshalb kann ich keine Garantien übernehmen und es besteht auch kein Rückgaberecht. Dies entspricht der aktuellen EU-Richtlinie zum Privatverkauf.



Daten und Fakten:



1. Sieben Module mit einer Gesamtlänge von 990 cm und einer Breite von 62 cm. Sechs Module sind 150 x 62 cm und ein Modul ist 90 x 62 cm

2.Die Maße entsprechen der Mannheimer Norm

3. Die Verkabelung der Anlage entspricht der Mannheimer Norm

4. Die Module M1 und M6 sind komplett nach Mannheimer Norm gefertigt. Das Modul M2 besitzt auf seiner linken Seite ein Kopfstück nach Mannheimer Norm, das Modul M5 auf seiner rechten Seite.

5. Auf Grund dessen sind folgende Längenkombinationen möglich: 150 cm, 300 cm, 600 cm, 690 cm, 750 cm, 840 cm, 900 cm und 990 cm.

6. Es wurden zwei digitale Leitungen verlegt. Eine für den Fahrstrom und eine für den Schaltstrom. Für Einzelausstellungen können die beiden Leitungen zusammengesteckt werden.

7. Außerdem wurde eine Leitung für den Lichtstrom verlegt. Darüber werden die Signale, Straßenlaternen, Häuser und die Autos etc. Beleuchtet.

8. In den Straßen und Wegen wurden Stecker eingebaut. Über diese können die beleuchteten Autos mit Strom versorgt werden.

9. Es gibt etwa ein Dutzend beleuchteter PKW, Transporter, ein Roller und auch einen LKW beim Kauf dazu. Diese Modelle besitzen alle das Gegenstück des Steckers, so dass sie individuell auf den Straßen eingesetzt werden können.

10. Zur Beleuchtung der Anlage wurden fünf Schaltdecoder von Viessmann verbaut. Ein Schaltplan, bzw. einen Plan mit der Adressbelegung wird mitgegeben.

11. Auf der Anlage sind sechs selbstgebaute Lichtsignale verbaut. Diese sind steckbar und können so zum Transport problemlos abgenommen werden. Alle Lichtsignale werden über einen Decoder angesteuert.

12. Es sind drei Weichen verbaut. Auch diese verfügen über einen entsprechenden Schaltdecoder (von Märklin) der mit dem Antrieb unterflur eingebaut wurde.

13. Mehr als 30 Figuren gehören ebenfalls dazu. Die meisten besitzen einen Stift im Fuß, so dass sie beim Auf- und Abbau schnell gesetzt oder entnommen werden können.

14. Auch die großen Bauteile, wie die Brücke, das Bergarbeiterhaus, der DB PlusPunkt, die Spielgeräte und das Containerstellwerk können entnommen und gesondert transportiert werden.

15. Alle Lampen verfügen über so lange Kabel, dass sie zum Transport herausgezogen werden können, um sie liegend zu transportieren.

16. Zum Transport der Anlage werden fünf rollbare Transportkisten mitverkauft.

17. Für den Einzelaufbau sind genügend Stützen vorhanden, die natürlich auch mit verkauft werden. Für die Einbindung in eine Modulanlage nach Mannheimer Norm sind nicht ausreichend Stützen vorhanden (nur für die 600 cm lange Version sind diese gebaut worden.).

18. Ebenfalls beim Kauf mit abgegeben wird ein 12 Meter langes Tuch, dass die Anlage verkleidet. Es reicht aus um die Front und die Seiten abzudecken.

19. Außerdem erhält der Käufer alle stl-Dateien zu den von mir gezeichneten Modellen, etc., um ggf. Nachdrucke anfertigen zu können. Ein Verkauf an Dritter ist nicht gestattet. Die Urheberrechte verbleiben bei mir!

Hinweis: Die auf einigen Fotos zu sehende Hintergrundkulisse ist nicht mehr vorhanden, da Sie nicht für die sieben Module hergestellt wurde.

Ich hoffe, dass ich mit diesen Punkten so ziemlich alle relevanten Infos mitgeteilt habe.



Weitere Fragen beantworte ich gerne. Bitte senden Sie mir dazu eine Email an dihoba [at] t-online.de .



Preis VB

Ich freue mich auf ernstgemeinte Angebote und Kontakte.
